2U-Datenzentrums-Verbindungsnetzwerk-Transportplattform CFP2 QSFP28 Schnittstelle

Produkt-Beschreibung

2U-Datenzentrums-Verbindungstransportplattform Unterstützung von 400G CFP2-Kohärenten und QSFP28-Ports

T500 ist eine branchenführende, modulare, vollständig entkoppelte und leistungsstarke neue Generation optischer Übertragungsgeräte.Es bietet eine flexible Vernetzung, eine Vielzahl von Client-Schnittstellen, auswählbare Stromversorger und ein einziges Fahrwerk für optische und elektrische Service-Module, die es für die Vernetzung großermittlere oder kleine Rechenzentren, U-Bahn- und Großraumnetzwerke sowie Unternehmens- und Rechenzentrenverbindungen oder Backup.Die Ausrüstung kann ein Wellenlängenverteilungsübertragungs- und Relaisnetzwerk von Punkt zu Punkt bilden, ein mehrpunktes aktives und passives optisches Relaisnetz, ein Ringwellenlängen-Divisions-FOADM- oder ROADM-Netz oder ein vollmaschiges Wellenlängen-Divisions-FOADM- oder ROADM-Netz.Die Ausrüstung bietet reichhaltige Client-Service-Schnittstellen (400GE), 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan usw.) und OMS/OTS/OCH-Schutzkapazität.

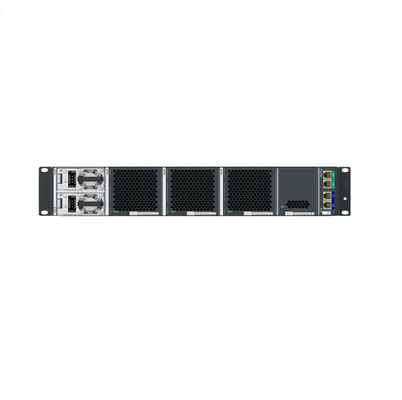

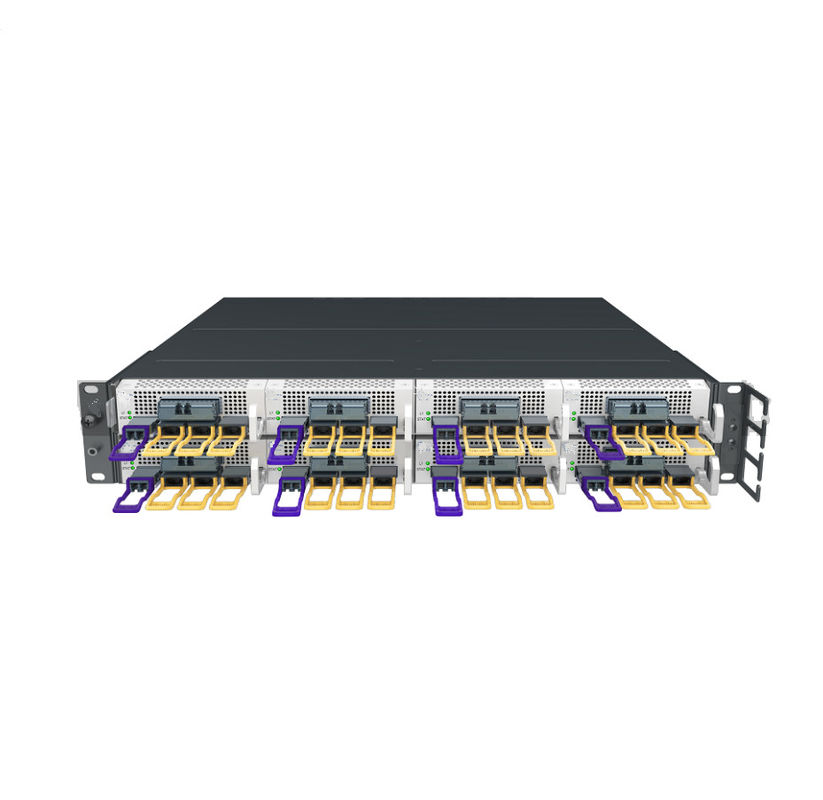

T500 Einführung des Fahrgestells

2RU-Höhe; 19 und 21-Zoll-Rackmontage mit einer Tiefe von 600 mm oder mehr
3 Arten von Stromversorgung: 110V/220V Wechselstrom, 240V HDC und -48V Gleichstrom
Ausgangsleistung von 800 Watt und 1300 Watt
Stromversorgung warmstechnisch einsteckbar und 1+1 Schutz
Hohe Dichte mit 8 1/4-Steckplätze oder 4 1/2-Steckplätze
Einfaches Fahrwerk für den optischen und OTN-Dienst
3.2T Kapazität in einem Chassis
Steuerungsredundanz, Dual Management-Schnittstellen mit OSPF, L3 isoliert
Vor- und hinteren Wärmeabfluss mit 3 Lüfterwindkühlung, 2+1 Lüfterschutz
Offene Standard-Verwaltungsschnittstelle, Netconf, YANG/Openconfig
Verbessertes Gerätemanagement, Betriebsüberwachung, Alarmbericht, Echtzeit/15min/24h optische Überwachung und Überwachung der Leistung des Dienstes sowie Aufzeichnungen, Protokollen, Benutzerverwaltung und Telemetrie
Umgebungstemperatur: kurzfristig -5°C+45°C/23°F113°F, langfristig 0°C+40°C/32°F104°F
Aufbewahrungstemperatur: -40°C+85°C/-40°F
Relative Luftfeuchtigkeit: kurzfristig 5%~90%, langfristig 5%~85%

T500 Einführung optischer Schlitten

Optische Schlitten umfassen verschiedene Spezifikationen von modularen optischen Endpunktverstärkern, optischen Linienverstärkern, WSS-Karten, TFF-Karten, PTM-Ost/West-Zeitsynchronisationskarten, optischen Schutzkarten,OTDR, OCM usw. Es kann eine Punkt-zu-Punkt-Wellenlänge-Teilung, ein Mehrpunkt-Relee, ein Ringwellenlängen-Teilungsnetzwerk und eine vollmaschige Wellenlängen-Teilungsoptische Netzwerktopologie für verschiedene Bedürfnisse bilden.Es unterstützt die Schutzmodi von OCH, OMS und OTS, und kann unterschiedliche Netzwerkanforderungen erfüllen

Terminaloptischer Verstärker Schlitten

1/2-Slot-Boardgröße; integrierte BA, PA, OSC und bidirektionale VOA
Für EDFA-Gewinn unterstützt BA 8-18dB und 15 ~ 25dB, PA unterstützt 15 ~ 25dB und 22 ~ 35dB und gesättigte Leistung unterstützt 21dBm und 23dBm
Unterstützung der externen OTDR- und OCM-Verbindung mit spezieller Schnittstelle
Optional eingebautes OCM-Modul; Optional eingebautes OTDR-Modul

Optische Leitung Verstärker Schlitten

1/2-Slot-Boardgröße; integrierte doppelte LA, OSC und bidirektionale VOA
Für EDFA-Gewinn unterstützt LA 15 ~ 25dB und 22 ~ 35dB und gesättigte Leistung unterstützt 21dBm und 23dBm
Unterstützung externer OTDR- und OCM-Monitor-Schnittstellen
Optional eingebautes OCM-Modul; Optional eingebautes OTDR-Modul

9 Grad Twin Wavelength Selective Switch (WSS) mit integriertem optischen Verstärker

1/2 Schlittenplattengröße; Integration von Zwillings-WSS (Wavelength Selective Switch), BA, PA, OSC und vor VOA
Bei EDFA-Modul beträgt der BA-Gewinn 15 ~ 25 dB, der PA-Support-Gewinn 15 ~ 25 dB und 22 ~ 35 dB und die gesättigte Leistungsunterstützung 21 dBm und 23 dBm
Unterstützung externer OTDR- und OCM-Monitor-Schnittstellen
Optional eingebautes OCM-Modul; Optional eingebautes OTDR-Modul

TFF-Karte

1/4-Schlitten-Boardgröße; FOADM Single Board (TFF), zwei Richtungen ((Ost und West)
4 Wellen hinzufügen und fallen
In Express VOA eingebaut, um die Leistung von Aufwellenlicht gleich zu machen, die von Express-Schnittstelle

Optische Schutzkarte

1/4-Schlittenplattengröße; 1 + 1 Schutz
Einkanal- und Zweikanalkarten
Unterstützung der Leistungsdifferenzschwelle und der Leistungsabsolutenwertschwelle
Unterstützung des Umschaltens von Rücksendungen und Nicht-Rücksendungen
Support-Wartedauer für die Wiederherstellung
Unterstützung Strom abgeschaltet, Strom eingeschaltet, heiße Steckdose und keine Lichtsperre
Unterstützungshysteresisschwelle

PTM-Karte

1/4-Schlitten-Boardgröße; Zwei Varianten der Ost- und Westrichtung
Es unterstützt 1588 Uhr Relais, Passthrough durch und Add/Drop

OTDR-Karte

1/4-Schlittenplattengröße; flexible Konfiguration von 8 externen Schnittstellen
Arbeitswellenlänge 1501 nm
Die Entfernung beträgt mehr als 80 km und die Detektionsgenauigkeit weniger als 20 m.

OCM-Karte

1/4-Schlittenplattengröße; flexible Konfiguration von 8 externen Schnittstellen
Kanalintervall von 50 Hz und 100 Hz konfigurierbar

Einführung von T500 Transponder und MuxPonder Schlitten

Transponder- und MuxPonder-Schlitten umfassen mehrere Modelle, Dichte- und Kapazitätskarten,die verschiedene Arten von Kundendiensten unterstützen und die Anforderungen für verschiedene Anwendungen erfüllen könnenEs unterstützt die 400G/200G-Uplink-Schnittstelle und verfügt über umfangreiche Funktionen wie Wartungsmanagement, Leistungsüberwachung, Alarmbericht und Telemetrie.die für die tägliche Ausrüstung und Wartung und Verwaltung geeignet ist.

400G/200G-Transponder

Größe 1/4-Blatt
Benutzeroberfläche
Unterstützung von 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE mit Unterstützung von QSFP-DD
Unterstützung des lokalen Fehler-Einsatzes und -durchlässigen, des Fernfehler-Durchlässiges und anderer Wartungssignale
Unterstützung von LLDP; Unterstützung von Ethernet RMON und Telemetrie der Ethernet-Leistung, Optikmodul-Transceiverleistung, Biasstrom usw.
Unterstützung der Verzögerungsmessung, des Loopback-Tests usw. Unterstützung des automatischen Laserausschaltens
Linienschnittstelle
1xCFP2 DCO, 16QAM-Codierung, unterstützt 400G- und 200G-Raten
Frequenz 191,3 ~ 196,1thz, unterstützt 75G/100G-Intervalle
Unterstützung der Leistungsüberwachung und Telemetrie von Transceiverleistung, Pre-FEC, Laser-Biasstrom und Laserbetriebstemperatur
Unterstützung der Verzögerungsmessung, des Loopback-Tests usw. Schutzschalter ist weniger als 50 ms

200G MuxPonder

Größe des 1/2-Slot-Boards
Benutzeroberfläche
Unterstützt zwei Varianten: 20xSFPP und 1xQSFP28+10xSFPP
Unterstützung von 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN und so weiter
Unterstützung des lokalen Fehler-Einsatzes und -durchlässigen, des Fernfehler-Durchlässiges und anderer Wartungssignale
Unterstützung von LLDP; Unterstützung von Ethernet RMON und Telemetrie der Ethernet-Leistung, Optikmodul-Transceiverleistung, Biasstrom usw.
Unterstützung der Verzögerungsmessung, des Loopback-Tests usw. Unterstützung des automatischen Laserausschaltens
Linienschnittstelle
1xCFP2 DCO, 16QAM und QPSK-Codierung, unterstützt 200G-Rate
Frequenz 191,3 ~ 196,1thz, unterstützt 75G und 100G-Intervalle
Unterstützung der Leistungsüberwachung und Telemetrie der Transceiverleistung, der Vor-FEC, des Laserverzerrungsstroms und der Laserbetriebstemperatur
Unterstützung der Verzögerungsmessung, des Loopback-Tests usw. Schutzschalter ist weniger als 50 ms
