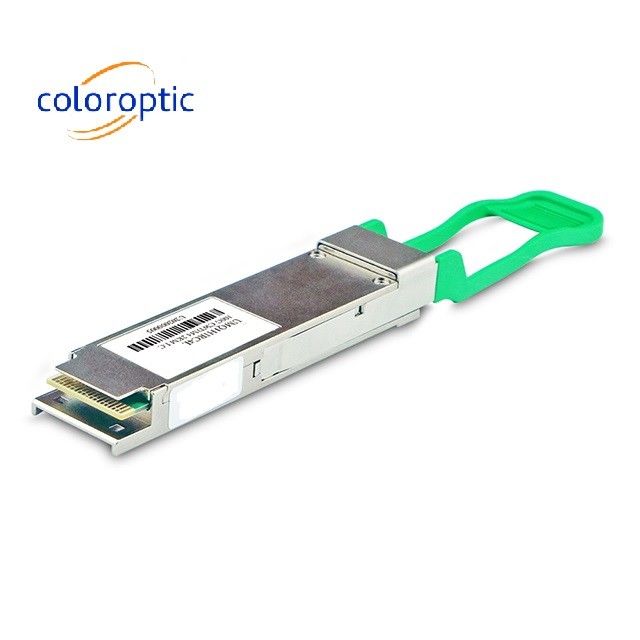

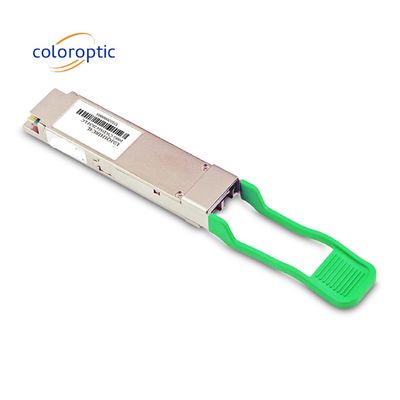

CWDM4 QSFP28-Optischer Transceiver 2 km für Infiniband-QDR- und DDR-Verbindungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | coloroptic |
| Zertifizierung: | UL, TUV, CE, RoHS, REACH, CMRT |
| Modellnummer: | C-Q81HC42C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Platten mit Karton |
| Lieferzeit: | 7 bis 15 Tage |
| Zahlungsbedingungen: | TT, LC, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stücke/Monat |
|
Detailinformationen |
|||
| Datenrate: | 100 g | Wellenlänge: | CWDM4 |
|---|---|---|---|
| Entfernung: | 2KM | Verbindungsstück: | Duplex LC |
| Formfaktor: | QSFP28 | Temperatur: | 0~70°C |
| DDM: | - Ja, das ist es. | Protokolle: | MSA |
| Gewährleistung: | 3 Jahre | Aufkleber: | Anpassbar |
| Machtverlust: | <3> | Anwendung: | 100GBASE-Ethernet-Verbindungen |
| Hervorheben: | QSFP28 optischer Transceiver 2 km,Infiniband QDR QSFP28 optischer Transceiver,QSFP28 CWDM4-Transceiver |
||
Produkt-Beschreibung
100 Gbit/s QSFP28 CWDM4 2km Optical Transceiver Infiniband QDR- und DDR-Verbindungen
100G QSFP28 CWDM4 ist für den Betrieb über ein Single-Mode-Fasersystem mit 4X25 CWDM-Kanal in 1310-Band und Links bis zu 2 km konzipiert.Das Modul wandelt 4 Eingangskanäle von 25 Gb/s elektrischen Daten in 4 CWDM-optische Signale umAuf der Empfängerseite de-multipliziert das Modul optisch einen Eingang von 100 Gbit/s in 4 CWDM-Kanäle.und wandelt sie in 4-Kanal-Ausgabe elektrische Daten.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm. Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 38-Pin-Anschluss für die elektrische Schnittstelle.In diesem Modul wird eine Single-Mode-Faser (SMF) eingesetzt.Dieses Produkt wandelt die 4-Kanal 25Gb/s elektrischen Eingabedaten durch einen 4-Wellenlängen verteilten Rückkopplungslaser (DFB) in CWDM-optische Signale (Licht) um.Die 4 Wellenlängen werden zu einer einzigen Datenmenge von 100 Gb/s multipliziertDas Empfängermodul nimmt die optischen Signale von 100 Gb/s an und de-multiplexiert sie in 4 CWDM-Kanäle von 25 Gb/s.Jede Wellenlänge wird durch eine diskrete Fotodiode gesammelt, und dann als elektrische Daten ausgegeben, nachdem sie durch eine TIA verstärkt wurden.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseoberfläche nach dem QSFP28 Multi-Source Agreement (MSA) und IEEE 802.3ba konform konzipiert.
Wesentliche Merkmale
- QSFP28 MSA-konform
- 4 CWDM-Strecken MUX/DEMUX-Konstruktion
- Unterstützt 103,1 Gb/s Gesamtbitrate
- 100G CWDM4 MSA Technische Spezifikation Rev1.1
- Bis zu 2 km Übertragung auf Single-Mode-Faser (SMF) mit FEC
- Betriebsraumtemperatur: 0 bis 70°C
- 4x25G elektrische Schnittstelle (OIF CEI-28G-VSR)
- Maximaler Stromverbrauch 3,5 W

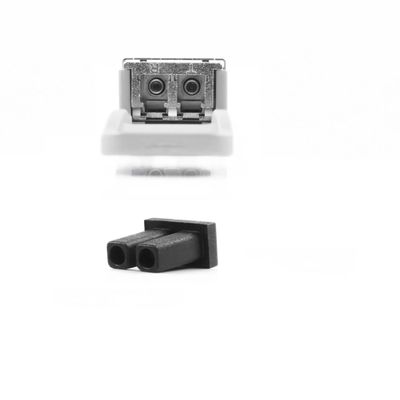

- LC-Duplexanschluss
- RoHS-konform
Anwendung
- Datenzentrumsverbindung
- 100G Ethernet
- Infiniband-QDR- und DDR-Verbindungen
- Vernetzung von Unternehmen
Einzelheiten zum Produkt
Es ist einzigartig serialisiert und Datenverkehr und Anwendung getestet, um sicherzustellen, dass sie in Ihr Netzwerk nahtlos integriert werden.Die Unterstützung der digitalen optischen Überwachung (DOM) ermöglicht auch den Zugriff auf Echtzeit-BetriebsparameterWir stehen hinter der Qualität unserer Produkte und bieten stolz eine lebenslange Garantie an.
| Parameter | Symbol | Min. | Typisch | Maximal | Einheiten | - Nein. |
| Betriebsfalltemperatur | Top | 0 | 70 | DegC | ||
| Verbindungsabstand mit OM3 | D | 0.002 | 2 | Kilometer | ||
| Stromverbrauch | 3.5 | W | ||||
| Zentrumwellenlänge | L0 | 1264.5 | 1271 | 1277.5 | m | |
| L1 | 1284.5 | 1291 | 1297.5 | m | ||
| L2 | 1304.5 | 1311 | 1317.5 | m | ||
| L3 | 1324.5 | 1331 | 1337.5 | m | ||
| Durchschnittliche Startleistung, jede Spur | PAVG | - Sechs.5 | 2.5 | dBm | ||
| OMA, jede Spur | POMA | - 4 | 2.5 | dBm | ||
| Durchschnittliche Empfangsleistung für jede Spur | - Einundzwanzig.5 | 2.5 | dBm | |||
| Empfangen Sie Energie, jede Spur. | 2.5 | dBm | ||||
| Empfängerempfindlichkeit ((OMA)) | SEN | - 10 | dBm |
Größen des Umrisses:
