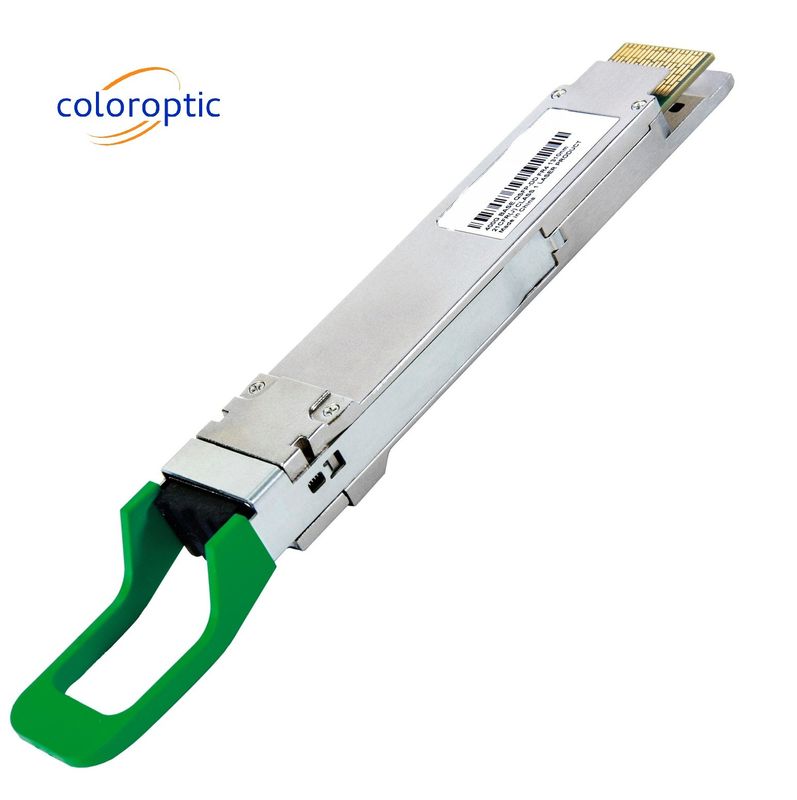

Cisco QDD-400G-FR4 1310nm 400G QSFP DD Transceiver DOM Duplex LC SMF Optikmodul
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ColorOptic |
| Zertifizierung: | ROHS, CE |
| Modellnummer: | CO-QD4H13F4C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | mit einer Dicke von nicht mehr als 0,15 mm |
| Lieferzeit: | 8 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 2000 Stücke/Monat |
|
Detailinformationen |
|||
| Formfaktor: | QSFP-DD | Wellenlänge (Nanometer): | 1310nm |
|---|---|---|---|
| Datenrate: | 400G | Gewährleistung: | 3 Jahre |
| Aufkleber: | Anpassbar | Technologie: | Paralleloptik |
| Entfernung: | 2KM | Art der Medien: | SMF |
| Hervorheben: | QDD-400G-FR4,1310nm 400G QSFP DD-Transceiver,400G QSFP DD Transceiver DOM |
||
Produkt-Beschreibung
Cisco QDD-400G-FR4 Kompatibles 400GBase-FR4 QSFP112-DD 1310nm 2km DOM Duplex LC SMF Optical Transceiver Modul
Beschreibung des Produkts:
Das CO-QD4H13F4C ist ein 400Gb/s Quad Small Form Factor Pluggable-Double-Density (QSFP112-DD) Optikmodul, das für 2 km optische Kommunikationsanwendungen entwickelt wurde.Das Modul wandelt 4 Kanäle elektrischer Eingangsdaten von 100 Gb/s (PAM4) in 4 Kanäle CWDM-optischer Signale um und multiplexiert sie zu einem einzigen Kanal für eine optische Übertragung von 400 Gb/sUmgekehrt de-multipliziert das Modul auf der Empfängerseite optisch einen optischen Eingang von 400 Gb/s in 4 Kanäle CWDM-optischer Signale.und wandelt sie in 4 Kanäle von 100Gb/s (PAM4) elektrischen Ausgangsdaten um.

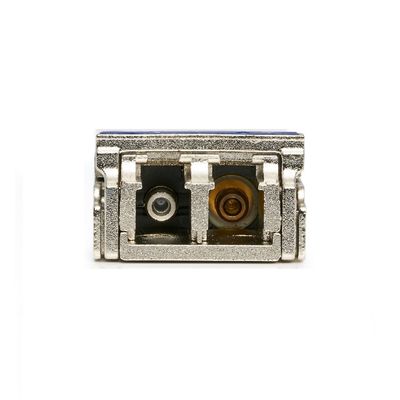

Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G definierten CWDM-Wellenlängen-Gitters.694.2Der CO-QD4H13F4C enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 76-Pin-Anschluss für die elektrische Schnittstelle.in diesem Modul muss eine Single-Mode-Faser (SMF) eingesetzt werden. Host FEC ist erforderlich, um bis zu 2 km Glasfaserübertragung zu unterstützen.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseoberfläche gemäß QSFP-DD Multi-Source Agreement (MSA) Typ 2 ausgelegt.Es wurde entwickelt, um den härtesten äußeren Betriebsbedingungen einschließlich Temperatur zu entsprechen, Luftfeuchtigkeit und EMI-Störungen.
Eigenschaften:
- QSFP112-konform
- 4 CWDM-Strecken MUX/DEMUX-Konstruktion
- IEEE802.3cu 400G-FR4 Spezifikation entspricht
- Bis zu 2 km Übertragung über Single-Mode-Faser (SMF) mit FEC
- Betriebsraumtemperatur: 0 bis 70°C
- Elektrische Schnittstelle 4x106,25 Gb/s (400GAUI-4)
- Datenrate 106,25 Gbps (PAM4) pro Kanal.
- Maximaler Stromverbrauch 10 W
- Duplex-LK-Anschluss
- RoHS-konform
Technische Parameter:
| Parameter | Symbol | Min. | Typisch | Maximal | Einheiten | - Nein. |
| Betriebsfalltemperatur | Top | 0 | 70 | DegC | ||
| Abstand der Verbindung | D | 0.002 | 2 | Kilometer | ||
| Stromverbrauch | 10 | W | ||||
| Zentrumwellenlänge | L0 | 1264.5 | 1271 | 1277.5 | m | |
| L1 | 1284.5 | 1291 | 1297.7 | m | ||
| L2 | 1304.5 | 1311 | 1317.5 | m | ||
| L3 | 1324.5 | 1331 | 1337.5 | m | ||
| Durchschnittliche Startleistung, jede Spur | PAVG | -Drei.2 | 4.4 | dBm | ||
| OMA, jede Spur | POMA | - Oh, nein.2 | 3.7 | dBm | ||
| Durchschnittliche Empfangsleistung für jede Spur | - Sieben.2 | 4.4 | dBm | |||
| Empfangen Sie Energie, jede Spur. | 3.7 | |||||
| Empfängerempfindlichkeit ((OMA)) | SEN | Maximal 4.6,SECQ-6.0) | dBm |
Anwendungen:
- Datenzentrumsverbindung
- 400G Ethernet
- Infiniband-Verbindungen
- Vernetzung von Unternehmen
