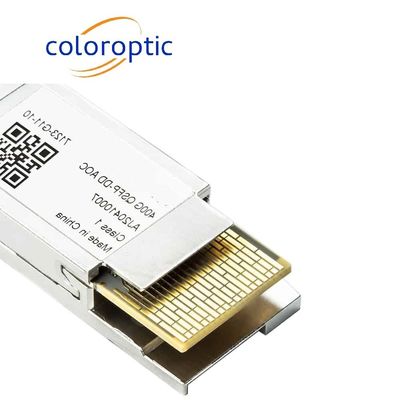

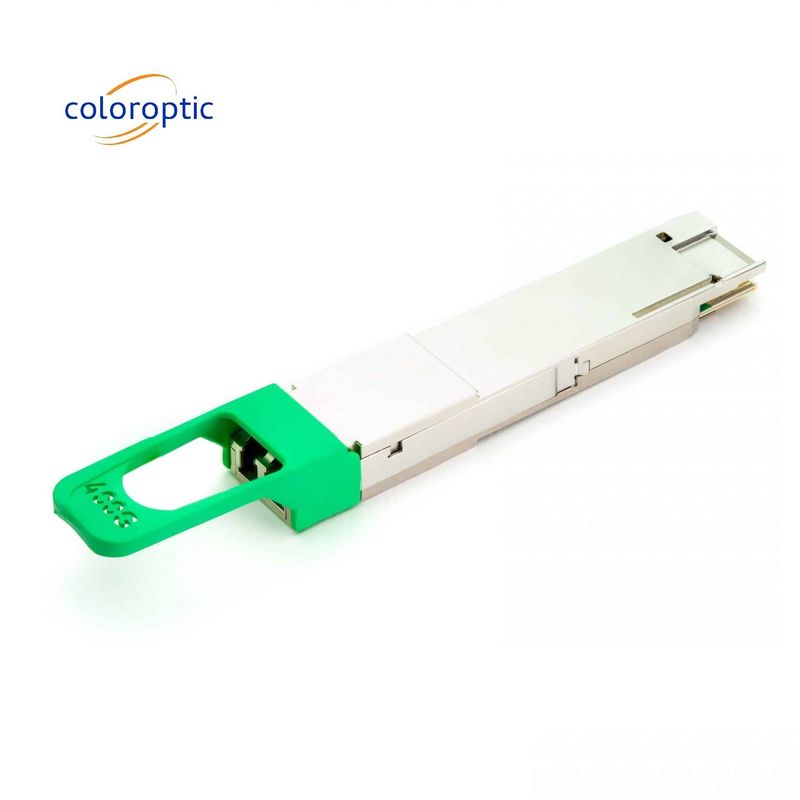

Innolight 400G QSFP-DD FR4-Modul Einzelmodus mit Dual-CDR 10W Stromverbrauch
Produktdetails:
| Place of Origin: | China |
| Markenname: | Color Optic |
| Zertifizierung: | ROHS |
| Modellnummer: | CO-QDD85F4C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | mit einer Dicke von nicht mehr als 0,15 mm |
| Lieferzeit: | 5 bis 8 Tage |
| Zahlungsbedingungen: | TT, LC, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
|
Detailinformationen |
|||
| Temperaturbereich: | 0~75°C | Modulation: | PAM4 |
|---|---|---|---|
| Formfaktor: | QSFP-DD | Anwendung: | Ethernet-Netz |
| Datenrate: | 400 g | Entfernung: | 2KM |
| DDM: | - Ja, das ist es. | Art der Faser: | Einzelmodus |
| Hervorheben: | Innerhalb der Grenzen der Grenzkontrollen,400G QSFP-DD FR4-Modul |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Der CO-QDD85F4C ist ein QSFP-DD-Formfaktor-Transceiver für 400Gbps-Ethernet-Anwendungen.für optische Entfernungen von bis zu 2 km über ein SingleMode (SM) Bandfaserkabel.
Die elektrische Schnittstelle besteht aus acht 53.125G-Signalen (400GAUI-8), die in acht PAM4-modulierte Kanäle umgewandelt werden, um das Ethernet-Signal zu transportieren.Der Transceiver kann auch im 4x100GAUI-2-Modus eingestellt werden, um 400G bis 4x 100G Ausbruchkonfigurationen zu ermöglichenDigitale Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie in der QSFP-DD MSA festgelegt. Die optische Schnittstelle zum Transceiver ist ein MPO12-Anschluss.
Die Vorwärtsfehlerkorrektur (FEC) muss vom Host implementiert werden, um einen zuverlässigen Betrieb des Systems zu gewährleisten. Der FEC-Typ ist gemäß IEEE802.3bj, d. h. Reed Solomon RS ((544,514) definiert.Die optischen Parameter werden ein Bitfehlerverhältnis (BER) von 2 liefern.4 mal 10-4.
Der Transceiver ist in zwei Versionen erhältlich, die der gemeinsamen Management-Schnittstellen-Spezifikation CMIS4 entsprechen.0.
Universal QSFP-DD-Transceiver
Verwenden Sie ColorOptic in Kombination mit der Codierung Box, um fast jeden Anbieter zu konfigurieren
Für 400GBASE-FR4 Ethernet-Verbindungen
Integrierte Datenerfassung (CDR)
PAM4-moduliertes Signal
Unterstützte Datenraten: 425 Gbit/s
Bis zu 2 km über Singlemode OS2
LC-Duplex-Anschluss
| Formfaktor | QSFP-DD |
|---|---|
| KONNEKTOR / polnisch | LC-Duplex-PC |
| Schnittstelle | Einzelmodus |
| TYPE | FR4 |
| Entfernung | 2 km |
| Temperaturbereich | 0°C bis 70°C |
| Anzahl der Fahrbahnen | 4x (Tx/Rx) |
| Bandbreite | 425 Gbit/s |
| Bandbreite pro Spur | 106.25 Gbit/s |
| DIGITAL DIAGNOSTIC MANAGEMENT (DDM) | Ja, innerkalibriert |
|---|---|
| Stromverbrauch | 12 W |
| CDR | TX und RX |
| SGMII | - Nein. |
| INBUILT FEC | - Nein. |
| POWERBUDGET (DB) | 4 dB |
| Übertragung MIN/MAX pro Spur | -3,3 dBm / 3,5 dBm |
| Empfänger MIN/MAX pro Spur | -7,3 dBm / 3,5 dBm (Überlastung) |
| Wellenlänge TX (typisch) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Wellenlänge RX (typisch) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Empfängertyp | PIN-Nummer |
| Modulation | PAM4 |
| Strafe für Übertragung und Streuung | 30,4 dB |
| Aussterbungsquote | 3.5 dB |
| Unterstützte Protokolle | 400G Ethernet |
