400G QSFP112 FR4 WITH DUAL CDR für Ethernet-Anwendungen über eine MPO-12
Produktdetails:
| Place of Origin: | China |
| Markenname: | Color Optic |
| Zertifizierung: | ROHS, CE, FCC |
| Modellnummer: | CO-QDD13F4C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 5 bis 8 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
|
Detailinformationen |
|||
| Datenrate: | 400 g | Formfaktor: | QSFP-DD |
|---|---|---|---|
| Produktbezeichnung: | 400G QSFP112 FR4 | Modulation: | PAM4 |
| Übermittler-Art: | VCSEL | Wellenlänge: | 1310 nm |
| Anwendung: | Ethernet-Netz | Typ des Steckers: | MPO-12 |
| Hervorheben: | Ethernet Anwendungen 400G QSFP112 FR4,400G QSFP112 FR4 mit Doppel-CDR |
||
Produkt-Beschreibung
Beschreibung des Produkts:

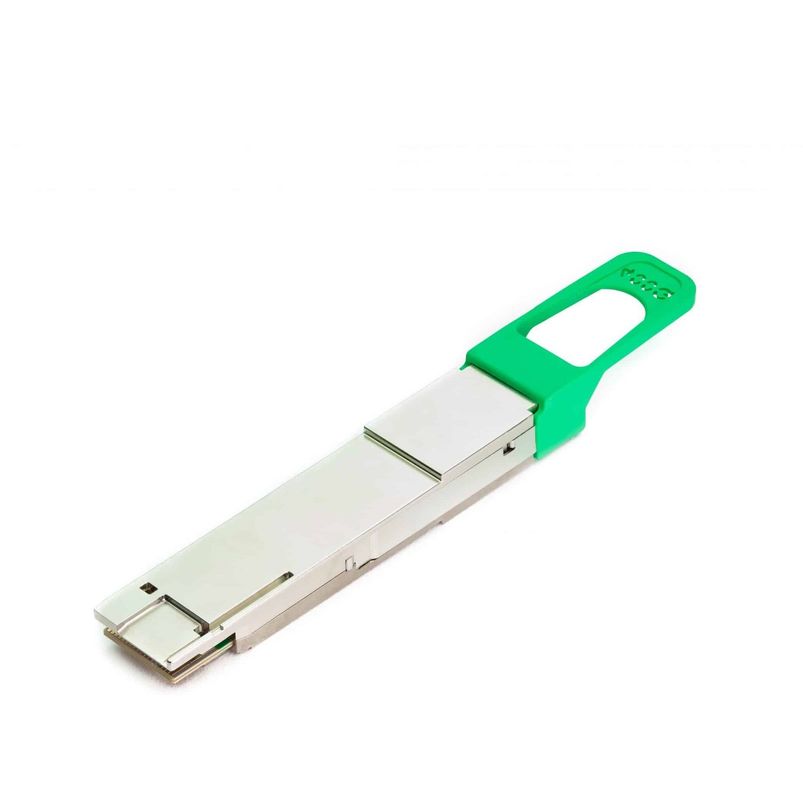

Der CO-QDD13F4C ist ein QSFP-DD-Formfaktor-Transceiver für 400Gbps Ethernet-Anwendungen.für optische Entfernungen von bis zu 2 km über ein SingleMode (SM) Bandfaserkabel.
Die elektrische Schnittstelle besteht aus acht 53.125G-Signalen (400GAUI-8), die in acht PAM4-modulierte Kanäle umgewandelt werden, um das Ethernet-Signal zu transportieren.Der Transceiver kann auch im 4x100GAUI-2-Modus eingestellt werden, um 400G bis 4x 100G Ausbruchkonfigurationen zu ermöglichenDigitale Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie in der QSFP-DD MSA festgelegt. Die optische Schnittstelle zum Transceiver ist ein MPO12-Anschluss.
Die Vorwärtsfehlerkorrektur (FEC) muss vom Host implementiert werden, um einen zuverlässigen Betrieb des Systems zu gewährleisten. Der FEC-Typ ist gemäß IEEE802.3bj, d. h. Reed Solomon RS ((544,514) definiert.Die optischen Parameter werden ein Bitfehlerverhältnis (BER) von 2 liefern.4 mal 10-4.
Der Transceiver ist in zwei Versionen erhältlich, die der gemeinsamen Management-Schnittstellen-Spezifikation CMIS4 entsprechen.0.
Spezifikation
- QSFP-DD mit MPO-12 APC-Anschluss
- 4x PAM4-modulierte CWDM-Strecken; 1271nm, 1291nm, 1311nm und 1331nm
- Konformität mit der 400GBase-FR4 MSA
- Kompatibel mit der CMIS4.0-Verwaltungsschnittstelle
- Bis zu 2 km Entfernung, Stromverbrauch von 4 dB
- Leistungsaufwand unter 10 W
- C-Temperatur Betriebsbedingungen (0°C bis +70°C)
Technische Parameter:
| Formfaktor | Einheit für die Berechnung der Leistung |
|---|---|
| KONNEKTOR / polnisch | LC-Duplex-PC |
| Schnittstelle | Einzelmodus |
| TYPE | FR4 |
| Entfernung | 2 km |
| Temperaturbereich | 0°C bis 70°C |
| Anzahl der Fahrbahnen | 4x (Tx/Rx) |
| Bandbreite | 425 Gbit/s |
| Bandbreite pro Spur | 106.25 Gbit/s |
| DIGITAL DIAGNOSTIC MANAGEMENT (DDM) | Ja, innerkalibriert |
|---|---|
| Stromverbrauch | 10 W |
| CDR | TX und RX |
| SGMII | - Nein. |
| INBUILT FEC | - Ja, das ist es. |
| POWERBUDGET (DB) | 4 dB |
| Übertragung MIN/MAX pro Spur | -3,2 dBm / 4,4 dBm |
| Empfänger MIN/MAX pro Spur | -7,2 dBm / 4,4 dBm (Überlastung) |
| Wellenlänge TX (typisch) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Wellenlänge RX (typisch) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Empfängertyp | PIN-Nummer |
| Modulation | PAM4 |
| Strafe für Übertragung und Streuung | 30,4 dB |
| Aussterbungsquote | 3.5 dB |
| Unterstützte Protokolle | 400G Ethernet |
Anwendungen:
Verpackung und Versand:
Das SFP-Optikmodul wird sorgfältig verpackt und versendet, um eine sichere Lieferung an unsere Kunden zu gewährleisten.
Das SFP-Optikmodul ist in einer robusten, antistatischen Verpackung verpackt, um es vor möglichen Schäden während des Transports zu schützen.und Spezifikationen für eine einfache Identifizierung.
Im Inneren der Box ist das SFP-Optical Module durch eine Schicht von Blasenfolie oder Schaumpolsterung geschützt, um Bewegung oder Aufprall während des Versands zu verhindern.
Wir bieten verschiedene Versandoptionen an, um den Bedürfnissen unserer Kunden gerecht zu werden und die rechtzeitige Lieferung des SFP-Optikmoduls zu gewährleisten.
Das SFP Optical Module kann je nach Bestimmungsort und Dringlichkeit der Bestellung per Luft, See oder Land versandt werden.
Für internationale Sendungen achten wir besonders darauf, alle Zollvorschriften einzuhalten, um Verzögerungen oder Probleme zu vermeiden.
Sobald das SFP-Optikmodul ausgeliefert wurde, geben wir unseren Kunden eine Tracking-Nummer, damit sie den Fortschritt der Lieferung überwachen können.
Unser Ziel ist es, unseren Kunden ein problemloses und sicheres Versanderlebnis für ihr SFP-Optikmodul zu bieten.
