12 Kerne Mikroduct Luftgeblasenes Einzelmodus-Optische Faserkabel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Sumitomo |
| Zertifizierung: | ROHS, CE, |
| Modellnummer: | GCYFY-12F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kabeltrommel |
| Lieferzeit: | 8 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 km / Woche |
|
Detailinformationen |
|||
| Typ des Kabels: | Rund/Band | Nom. Durchmesser: | 40,8 mm |
|---|---|---|---|
| Art der Faser: | Einmodentyp ITU-T G.652.D | Markierung der Kabelschicht: | JFOPT neutraler Druck oder besonders angefertigt |
| Kabelbeugen: | 20 x Kabel Dia. | Lassen Sie Temperatur laufen: | -10 °C +70 °C |
| Speichertemperatur: | -40°C bis +85°C | ||
| Hervorheben: | 12 Kerne Glasfaserkabel,Monomode--Lichtwellenleiter,Mikroduct-Optikfaserkabel |
||
Produkt-Beschreibung
1- General.
1.1 Die Spezifikation behandelt die Konstruktion und Eigenschaften von Glasfaserkabeln.
1.2Es ist so konzipiert, dass es schnell installiert werden kann, indem in Mikrodukte geblasen wird.
1.3 Die in dem Kabel verwendete Glasfaser entspricht ebenfalls der ITU-T-Nummer G.652D.
1.4 Das Kabel entspricht im Allgemeinen allen aktuellen ITU-T-Empfehlungen oder besser.
1.5 Die Einzelmodusfaser muss in 1310 nm und 1550 nm funktionieren.
1.6 Das Kabel kann 25 Jahre lang ohne nennenswerte Verschlechterung verwendet werden.
2. Optische Faser im Kabel
2.1 Bauwesen
| Fasern | Typ | Einmodentyp ITU-T G.652.D |
| Material | Ge-Doppiertes geschmolzenes Kieselsäure | |
|
Modusfelddurchmesser
|
1310 nm | 9.2±0,4 μm |
| 1550 nm | 100,4 ± 0,8 μm | |
| Kernkonzentrizität Fehler | ≤ 0,6 μm | |
| Durchmesser der Verkleidung | 125 ± 1 μm | |
| Nicht kreisförmiges Verkleidungsmaterial | ≤ 1,0% | |
| Beschichtung | Material | UV-härtiges Acrylat |
| Durchmesser | 250 ± 15 μm (farbig) | |
| Faserfest getestet | 0.69 GPa (1,0%, 100kpsi) gemäß der Glasfaserprüfung nach IEC 60793-1-B1 | |
2.2 Optische Eigenschaften
| Abschwächen | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Wellenlänge ohne Dispersion | 1300 bis 1324 nm | ||
| Steigung ohne Dispersion | ≤ 0,092ps/nm2/km) | ||
| Wellenlänge des Kabels (λcc) | ≤ 1260 nm | ||
|
Polarisierungsmodus Dispersion (PMD) und PMDQ (M=20,Q=0,01%) |
≤ 0,2 PS/km1 / 2 | ||
|
Macrobend-Dämpfung 10 Drehungen, Radius 30 mm. |
1550 nm | ≤ 0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Optische Kabel
3.1 Bauwesen

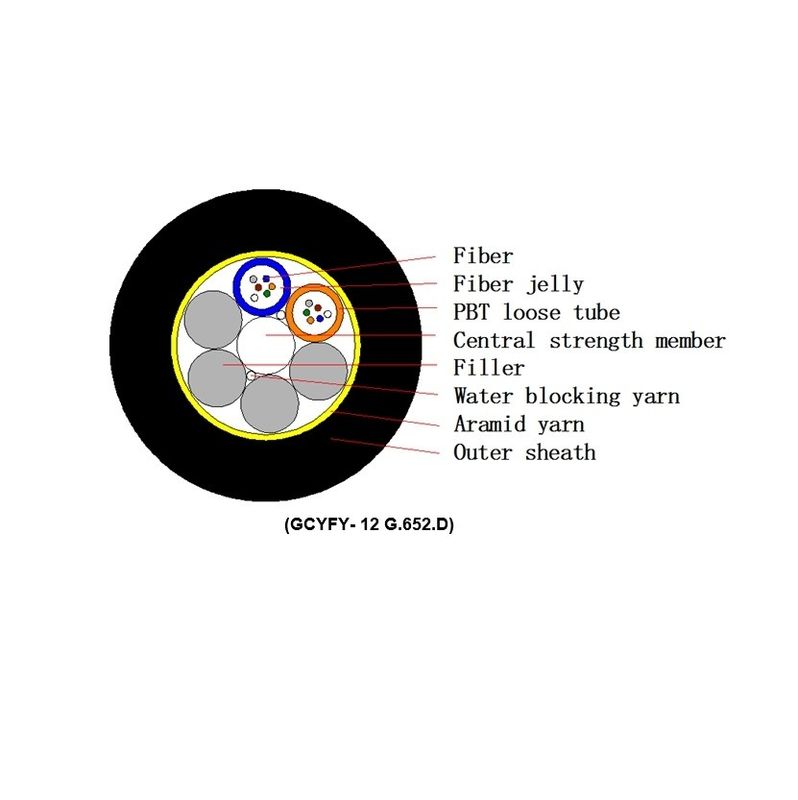

| Typ des Kabels | GCYFY | |
| Fasern | Bauwesen | Beratung 3.1 |
| Zentrale Stärke | Material | FRP oder PE-beschichtete FRP |
| Schlauch | Material | PBT |
| Ausfüllung von Zusammengesetzten | Fibergelenke | |
| Füllstoff | Material | PE |
| Wassersperrmittel | Material | mit einem Durchmesser von mehr als 600 mm |
|
ZusatzStärkter Mitglied (falls erforderlich) |
Material | Garne aus Aramid |
| Außenhülle | Material | Polyethylen mit hoher Dichte, schwarz (mit UV-Schutz) |
| Stärke | Nr. 0,4 mm | |
3.1.1 Bufferröhrchen, Kabelgröße und -gewicht
|
Fasern Zählen |
Anzahl der Fasern pro Schlauch |
Zahl der Schlauch / Füllstoff |
Nom. Durchmesser (mm) |
Einepprox Gewicht (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | Die Bibel, 15. 1. | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Identifizierung
Farbcode für Faser und Rohr
| - Nein. Ich weiß nicht. | 1 | 2 | 3 | 4 | 5 | 6 |
| Farbe | Blau | Orangen | Grün | Braun | Schiefer | Weiß |
| - Nein. Ich weiß nicht. | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Rot | Schwarz | Gelb | Violett | - Die Rose. | Wasser |
4. Eigenschaften von Glasfaserkabeln
| Artikel | Prüfungszustand | Spezifikationbei 1550 nm |
|
Zähigkeit Stärke |
IEC 60794-1-2-E1 Last: 0,5 G ((G: Kabelgewicht von 1 km) Zeit: 10 Minuten |
Veränderung der Dämpfung ≤ 0,1 dB Keine Schäden an Faser und Hülle |
|
Wiederholt Beugen |
IEC 60794-1-2-E6 Biegungsradius: 20* Kabeldia. Belastung: 25N Nummer des Zyklus: 25 |
Veränderung der Dämpfung ≤ 0,1 dB Keine Schäden an Faser und Hülle |
| Vernichten |
IEC 60794-1-2-E3 Höchstlast: 450 N/100 mm Zeit: 1 Minute |
Veränderung der Dämpfung ≤ 0,1 dB Keine Schäden an Faser und Hülle |
| Drehen |
IEC 60794-1-2-E7 Länge: 1 m Belastung: 40 N Winkel: ± 180° Nummer des Zyklus: 5 |
Veränderung der Dämpfung ≤ 0,1 dB Keine Schäden an Faser und Hülle |
| Kabelbeugen |
IEC 60794-1-2-E11 Mandelradius: 20′ Kabeldia. Umdrehungen: 10 Nummer des Zyklus: 5 |
Veränderung der Dämpfung £ 0,1 dB Kein Defekt an Faser und Hülle |
| Tropfprüfung |
Einheitliche Prüfstelle Probelänge: 30 cm Temperatur: 70°C Zeit: 24 Stunden |
Keine Füllmittel-Tropfen |
|
Temperatur Fahrradfahren |
IEC 60794-1-2-F1 Temperatur: -10 °C +70 °C Nummer des Zyklus: 2 Dauer: 12 Stunden/Schritt |
Veränderung der Dämpfung ≤ 0,15 dB/km Keine Schäden an Faser und Hülle |
| Wasserdurchdringung |
IEC 60794-1-2-F5B Zeit: 24 Stunden Probenlänge: 3 M Wasserhöhe: 1 m |
Keine Wasserleckagen |
5. Kabelschicht Markierung
Die Längen- und Kennzeichen sind alle 1 Meter in weißer Farbe auf der Hülle zu drucken.Der Inhalt der Umhüllungsmarkierung ist wie folgt::
- xxx: Name des Herstellers
- GCYFY: Typ des Kabels
- **F: Zählung der Fasern
- G.652D: Art der Faser
- 20**: Herstellungsjahr
- ****M: Längenmarkierung
※ Die Umschlagmarkierung kann nach Kundenwünschen geändert werden.
6Verpackung und Versand
6.1 Kabeltrommel und Trommellänge.
Die Kabeltrommel ist aus Holz und hat einen Durchmesser von mindestens 25 Mal dem Außendurchmesser des Kabels.
Standardtrommellänge:4000m/Trommel (oder nach Kundenanforderung)
7.2 Die Drehrichtung des Farbschemas wird durch Verkleidung der kolokalen und gegen den Uhrzeigersinn gerichteten Enden mit rotem bzw. grünem Klebeband angezeigt.
