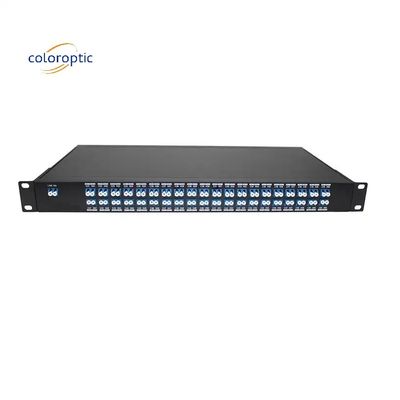

AAWG 96 Kanal WDM-Modell Dual Single Mode Faser 50 GHz DWDM WDM-System
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Color Optic |
| Zertifizierung: | ROHS |
| Modellnummer: | CO-DMUX96CH |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | USD |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 5 bis 8 Tage |
| Zahlungsbedingungen: | Western Union, T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
|
Detailinformationen |
|||
| Gewährleistung: | 3 Jahre | Wellenlänge: | Band C der ITU |
|---|---|---|---|
| Gewicht: | 1.7KG | Verbindungsstück: | LC/UPC |
| Abmessung: | 90 mm x 70 mm x 25 mm | Speichertemperatur: | -40°C bis +85°C |
| Kanalabstand: | 50 Hz | Band der ITU: | Band C der ITU |
| Hervorheben: | 96-Kanal-WDM-Modell,50 GHz-WDM-Modell |
||
Produkt-Beschreibung
WDM-Modell Doppelmodusfaser 50GHz DWDM AAWG 96 Kanal WDM-System LC-Anschluss
Beschreibung des Produkts:
Mit der schnellen Entwicklung der Industrieinformatisierung stieg die Nachfrage nach Langstrecken- und Großkapazitätsbandbreiten rasch an, was zu einem raschen Wachstum des Datenverkehrs der Zugangssschicht führte.Metro-Bereichs-Schicht und Backbone-NetzDie Abhängigkeit von der Bandbreitenmiete oder der Direktverbindung mit Glasfaser kann den Bedürfnissen der Kunden in der Branche nicht gerecht werden.
Daher hat Coloroptic aufgrund der bestehenden Serviceanforderungen und angesichts der künftigen Netzwerkentwicklung ein optisches Übertragungssystem der DWDM-Serie eingeführt.der üblicherweise für Fernübertragungen verwendet wird, bei denen Wellenlängen über dem C-Band dicht zusammengepackt sind, bis zu 48 Wellenlängen im 100GHz-Gitter ((0.8nm) und 96 Wellenlängen im 50GHz-Gitter ((0.4nm).SDH/SONET und 8/4/2/1G Fiber Channel über die gleiche Glasfaserverbindung.
Das bietet eine zuverlässige, flexible und effiziente Lösung für die Übertragung von hoher Bandbreite für die Betreiber, Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und andere Branchen.
Eigenschaften:
- Niedriger Einsetzverlust
- Hohe Isolation
- Kompaktes Design
- Gute Kanal-zu-Kanal-Einheitlichkeit
- Breite Betriebswellenlänge: ITU C-Band
- Betriebstemperatur im großen Raum: -20 bis 75°C
Anwendungen:
- DWDM-System
- PON-Netzwerke
- CATV-Verbindungen
- Glasfaserverstärker
- Wellenlänge-Routing
Anpassung:
| Parameter | Einheit | Spezifikationen | ||||||
| Band der ITU | GHz | ITU, C-Band | ||||||
| Abstand zwischen den Kanälen | GHz | 50 | ||||||
| Anzahl der Kanäle | 80CH/96CH | 80CH/96CH+1310 | 80CH/96CH+MONITOR | 80CH/96CH+1310+MONITOR | ||||
| Genauigkeit der Wellenlänge | Maximal | m | 0.05 | |||||
| Einsetzungsverlust | Wellen | Maximal | dB | 6.5 | 6.8 | 6.8 | 7.0 | |
| 1310NM | Maximal | dB | 0.8 | 1.0 | ||||
| Überwachung | Maximal | dB | 26.5 | 26.5 | ||||
| -1 dB Durchlaufband | Min. | m | 0.18 | |||||
| - 3 dB Durchlaufband | Min. | m | 0.28 | |||||
| Isolation | Nachbarskanal | Min. | dB | 25 | ||||
| Nicht angrenzender Kanal | Min. | dB | 30 | |||||
| Gesamter Überschall | Min. | dB | 25 | |||||
| Ripple im Passband | Maximal | dB | 0.75 | |||||
| Polarisierungsabhängige Verluste | Maximal | dB | 0.5 | |||||
| Einheitlichkeit | Maximal | dB | 1.5 | |||||
| Richtlinie | Min. | dB | 50 | |||||
| Rückkehrverlust | Min. | dB | 40 | |||||
| Polarisierungsmodus Dispersion | Maximal | ps | 0.5 | |||||
| Leistungsmanagement | Maximal | mW | 300 | |||||
| Art der Faser | Corning SMF-28 / SMF-28e oder anpassen | |||||||
| Betriebstemperatur | °C | 5 bis 70 | ||||||
| Speichertemperatur | °C | -40 bis 85 | ||||||

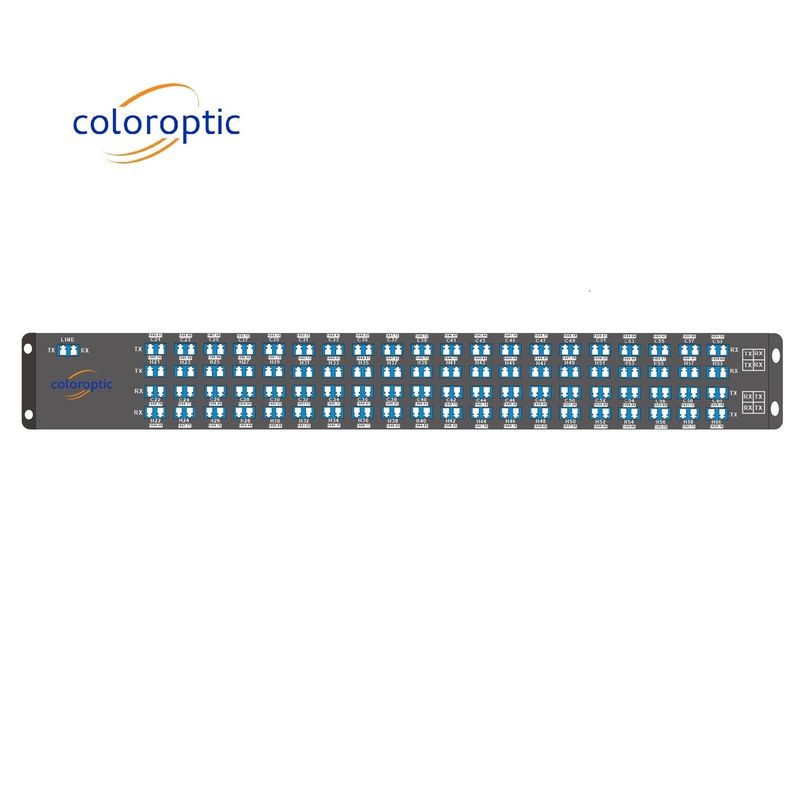

| 19 Rack 1U | Gewicht | 10,7 kg | ||||||
| Abmessungen | mm | 440*230*44MM | ||||||
| 19 Rack 2U | Gewicht | 2.5 kg | ||||||
| Abmessungen | mm | 440*230*88MM | ||||||
Verpackung und Versand:
Das WDM-Modell wird in einer hochwertigen Wellpappenbox verpackt und versandt, die so ausgelegt ist, dass das Produkt während des Transports sicher ist.und Menge auf der Außenseite. Innerhalb der Box ist jede Einheit einzeln in eine Blasenfolie eingewickelt, um vor Stoß und Aufprall zu schützen.
